四枪数控自动焊机

详细介绍:

四枪数控自动焊机诚宇

一、主要结构

本设备焊接主机采用卧式结构。主要由四枪数控焊接主机、工件夹具、电气控制系统构成。 四枪数控焊接主机介绍:四枪数控焊接主机含X,Y,Z轴直线运动,实现焊接的空间直线或曲线运动,从而完成各类焊缝的焊接工作。X轴采用松下交流伺服电机加精密行星减速机构驱动,Y,Z轴运动系统采用步进电机驱动,均采用滚珠丝杆传动,导轨导向,实现行走的精密控制。其中Y轴方向含两套移动机构,可相向同步运动,运动行程一致。可控制点焊的距离。X轴方向可实现多工位精确移位,实现多工位焊接。Z向有两套运动机构, 每套机构带有两把焊枪,上面有手动移动和夹持机构,可调整每把焊枪的位置和角度。从而实现条板点焊和四角直缝焊接的位置调整要求。

二、配套设备

1、CO2/MAG焊机四台

2、工件定位夹具:针对槽板四枪点焊,乙方设计了气动压紧机构和底座定位板。气动压紧机构安装在数控的Y轴横梁上,当焊枪从一个工位转换到另一个工位(即X轴)时,气动压紧机构也跟着移动,从而完成不同工位上的工件压紧。

三、适用工件

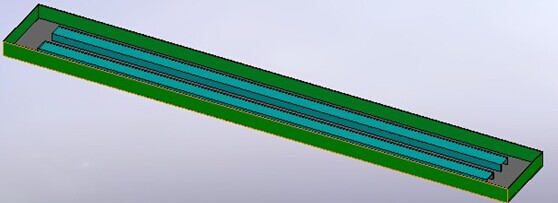

槽板尺寸1400mmX400mmX40mm

四、电气控制系统

本电气控制系统采用进口PLC可编程控制器作为主控单元,操作界面采用工业用人机界面控制,具有直观、操作简单、人性化等优点;配套焊接主机、焊接电源等组成本专用焊接设备。该控制系统具有手动调整和自动焊接两套控制功能,手动调整功能实现所有自动焊接前的准备调整动作和补焊功能。自动焊接功能实现焊接过程的自动完成。各个部分采用独立的电源供电,完全隔离,控制精度高,动作可靠,稳定性好。
