环缝自动焊机是一种能完成各种圆形、环形焊缝焊接的通用自动焊接设备。可用于碳钢、低合金钢、不锈钢、铝及其合金等材料的优质焊接，并可选择氩弧焊（填丝或不填丝）、熔化极气体保护焊（CO2／MIG／MAG）、等离子焊等焊接电源组成一套环缝自动焊接系统。该设备可广泛地应用于液压油缸、汽车方向架、传动轴、贮气筒、化工及医疗容器、液化气罐、消防器材、矿山及生产线用滚筒及储液筒等产品的焊接。

 一、性能特点

床身采用立式结构，由焊接结构件经退火后精加工而成，保证床身导轨不变形；
回转机头采用直流电机或交流变频电机驱动，速度稳定可靠；
主轴端部安装有焊接夹具或三爪卡盘，用于装夹定位工件；
尾座可采用气动或手动顶紧方式，端部可根据工件形式的不同选用不同的焊装夹具或活动顶紧机构；
尾座可在床身导轨上滑动，可调整机头尾座的距离以适应不同长度的工件；

焊枪机构可根据工件焊接位置的不同，沿导轨方向移动到相应位置；
焊枪手动三维调节机构和旋转机构可满足焊枪精确对准焊接位置时的微动调整需要；
焊枪气动升降机构和尾座气动顶紧机构可满足自动焊接和自动装夹的要求，提高生产效率；
根据工件焊接的要求，可选配气动升降托架，焊缝跟踪装置、焊接摆动器；
采用PLC可编程控制器作为主控单元，工业用触摸屏操作界面，自动化程度高，焊接质量稳定可靠；
可通过修改控制软件的程序及参数来调节设备的功能，实现圆形、半圆形、分段多段圆弧、环形焊缝的焊

二、主要技术参数

控制电源：单相220V,50HZ      结构形式：单立柱前翻式

倾斜调节方式：分级，螺钉调节

倾斜角度范围:0-90度

可焊工件直径（mm):200 ~500

主轴转速:0~7rmp或0.5~14rmp

环缝焊接范围：0~1080度

焊枪气动行程:100

焊枪手动微调距离：x,y,z向60mm

集电环最大电流300A

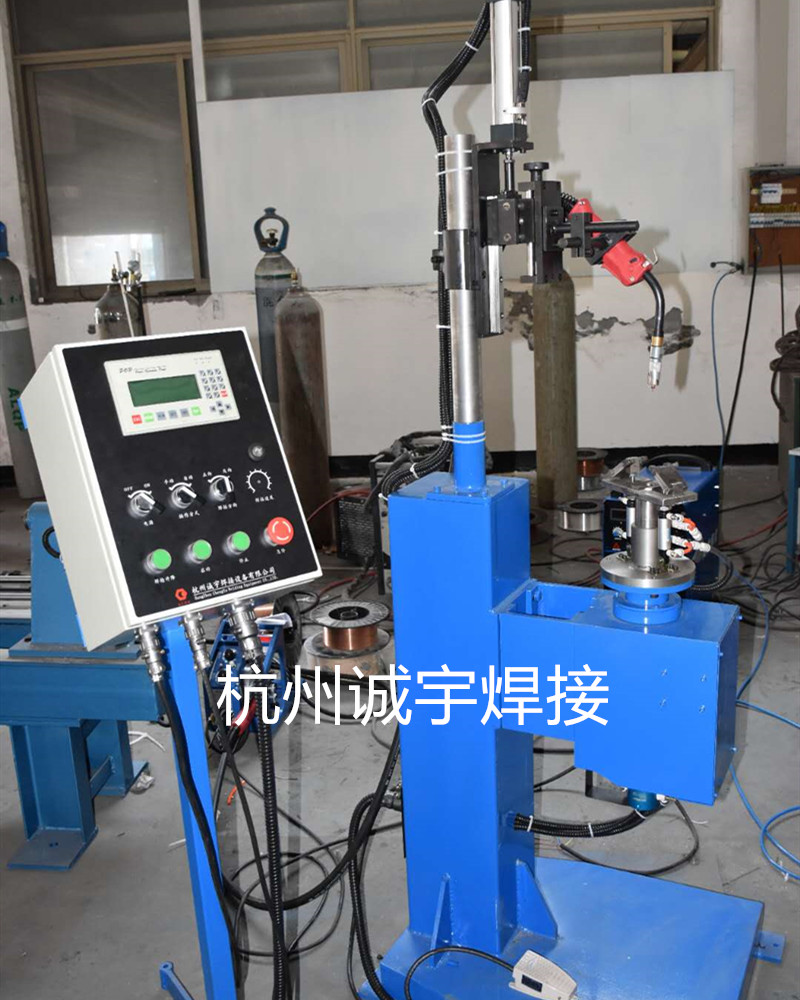

三、设备展示

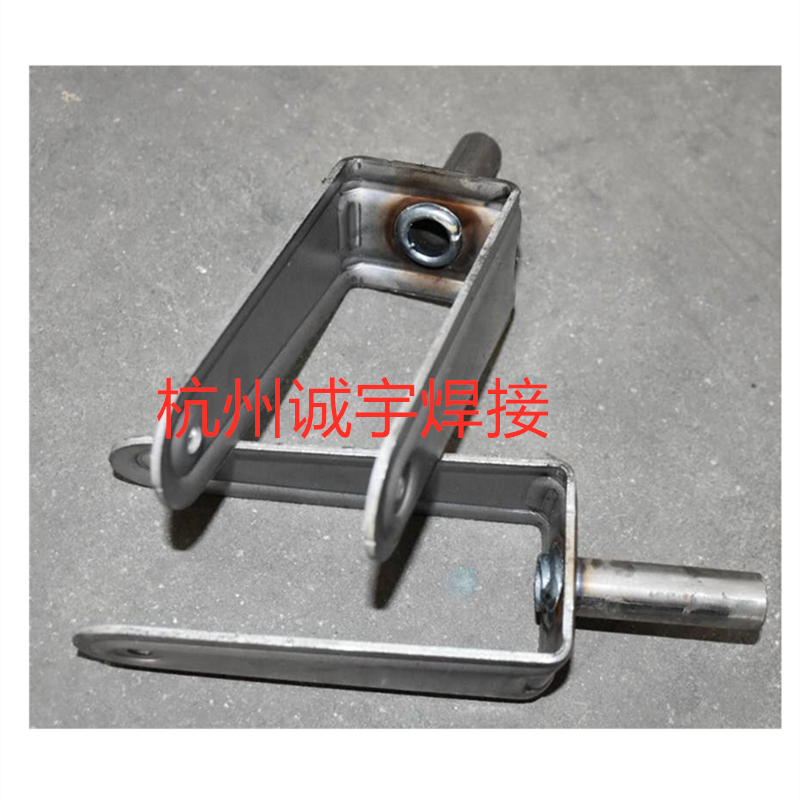

工件展示
